UTERM Ventil Compact TYPE 30

Потрібно більше інформації?

ТИП

Довжина

400 - 3000 мм (крок 100 мм)

Висота

200, 300, 400, 500, 600, 900 мм

Глибина

155 мм

Робочий тиск

10 атм

Випробувальний тиск

13 атм

Максимальна температура теплоносія

110 °С

Сертифікат відповідності Європа

EN 442-1:2014

Сертифікат відповідності Україна

ДСТУ Б В.2.5-3-95

Колір

RAL 9016 (білий)

Технологія обробки поверхні

BONDERITE N-MT

Гарантія

10 років

Установи системи охорони здоров’я, підприємства фармацевтики та харчової промисловості, дитячі садки або школи – це об’єкти, де встановлюються радіатори 30 типу. Діючі нормативи регламентують жорсткі вимоги до гігієнічності систем життєзабезпечення, насамперед, опалення.

Радіатори мають бути доступними для регулярного миття та дезінфекції. Водночас часто потрібно забезпечити температурний режим на великій площі, і це питання вирішується за допомогою обладнання UTERM.

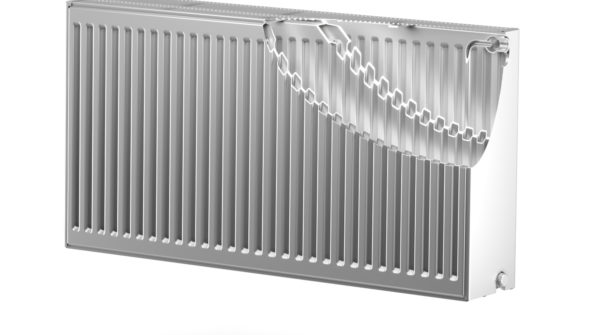

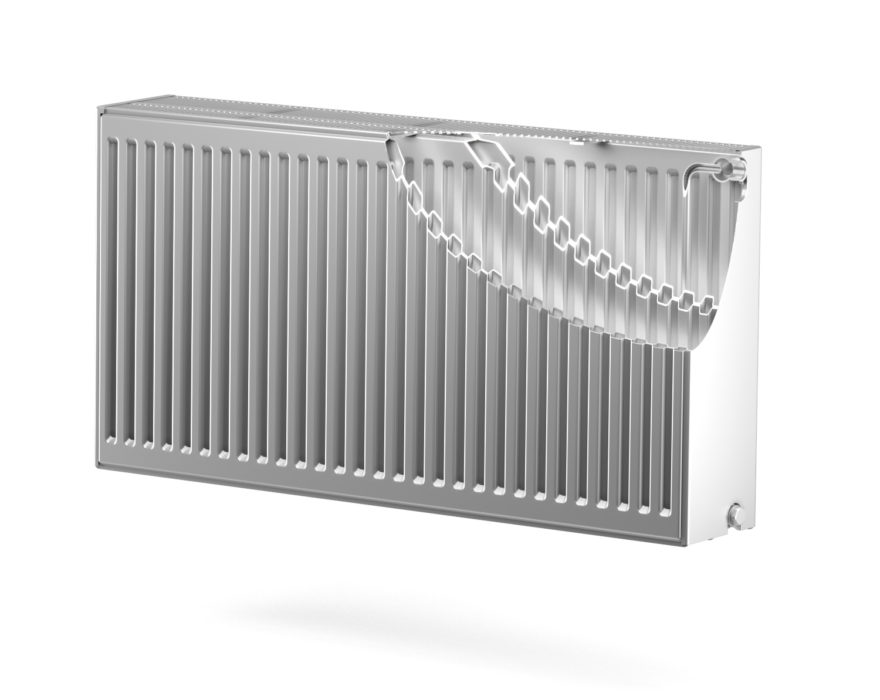

Радіатор 30 типу – це опалювальний прилад завглибшки 155 мм, який на сто відсотків відповідає стандартам гігієни. Конструктивно складається з трьох з’єднаних між собою панелей, усередині яких циркулює теплоносій. Водночас відсутнє конвекторне оребрення, яке ускладнює доступ до внутрішньої частини радіатора.

Зовні цього не видно – верхня частина закривається елегантною решіткою, яка забезпечує безперешкодний повітрообмін. Радіатор працює з коефіцієнтом тепловіддачі 1,28-1,30 за середньої температури теплоносія.

Розміри

ТИП	Висота, мм	Довжина, мм	Відстань між приєднувальними патрубками, мм
30 - РРР	200	от 400 до 3000	149
	300	от 400 до 3000	249
	400	от 400 до 3000	449
	500	от 400 до 3000	549
	600	от 400 до 3000	649
	900	от 400 до 3000	849

Висота, глибина

Тепловіддача

Таблиця тепловіддачі всіх типорозмірів заΔТ30, ΔТ50, ΔТ70.

Читати далi

		30 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,30	1,30	1,32	1,30	1,31	1,34
Довжина	Температура води
400	55/45/20⁰С	160	171	262	256	295	414
	75/65/20⁰С	313	334	518	501	578	827
	95/85/20⁰С	486	519	809	777	896	1301
500	55/45/20⁰С	200	213	327	320	369	517
	75/65/20⁰С	391	418	647	626	722	1033
	95/85/20⁰С	608	649	1012	971	1121	1626
600	55/45/20⁰С	240	256	393	384	443	620
	75/65/20⁰С	470	501	777	751	866	1240
	95/85/20⁰С	729	778	1214	1166	1345	1951
700	55/45/20⁰С	280	299	458	448	516	724
	75/65/20⁰С	548	585	906	876	1011	1447
	95/85/20⁰С	851	908	1416	1360	1569	2276
800	55/45/20⁰С	320	342	524	511	590	827
	75/65/20⁰С	626	669	1036	1001	1155	1654
	95/85/20⁰С	972	1038	1619	1554	1793	2601

		30 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,30	1,30	1,32	1,30	1,31	1,34
Довжина	Температура води
900	55/45/20⁰С	360	384	589	575	664	931
	75/65/20⁰С	705	752	1165	1127	1300	1860
	95/85/20⁰С	1094	1167	1821	1749	2017	2927
1000	55/45/20⁰С	400	427	655	639	738	1034
	75/65/20⁰С	783	836	1295	1252	1444	2067
	95/85/20⁰С	1215	1297	2023	1943	2241	3252
1100	55/45/20⁰С	440	470	720	703	811	1137
	75/65/20⁰С	861	919	1424	1377	1588	2274
	95/85/20⁰С	1337	1427	2226	2137	2465	3577
1200	55/45/20⁰С	480	512	786	767	885	1241
	75/65/20⁰С	940	1003	1554	1502	1733	2480
	95/85/20⁰С	1458	1557	2428	2331	2689	3902
1300	55/45/20⁰С	520	555	851	831	959	1344
	75/65/20⁰С	1018	1087	1683	1627	1877	2687
	95/85/20⁰С	1580	1686	2631	2526	2913	4227

		30 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,30	1,30	1,32	1,30	1,31	1,34
Довжина	Температура води
1400	55/45/20⁰С	560	598	916	895	1033	1448
	75/65/20⁰С	1096	1170	1813	1753	2022	2894
	95/85/20⁰С	1701	1816	2833	2720	3138	4552
1500	55/45/20⁰С	600	640	982	959	1106	1551
	75/65/20⁰С	1174	1254	1942	1878	2166	3100
	95/85/20⁰С	1823	1946	3035	2914	3362	4878
1600	55/45/20⁰С	640	683	1047	1023	1180	1655
	75/65/20⁰С	1253	1337	2072	2003	2310	3307
	95/85/20⁰С	1944	2075	3238	3108	3586	5203
1700	55/45/20⁰С	680	726	1113	1087	1254	1758
	75/65/20⁰С	1331	1421	2201	2128	2455	3514
	95/85/20⁰С	2066	2205	3440	3303	3810	5528
1800	55/45/20⁰С	720	768	1178	1151	1328	1861
	75/65/20⁰С	1409	1504	2331	2253	2599	3721
	95/85/20⁰С	2187	2335	3642	3497	4034	5853

		30 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,30	1,30	1,32	1,30	1,31	1,34
Довжина	Температура води
1900	55/45/20⁰С	760	811	1244	1215	1401	1965
	75/65/20⁰С	1488	1588	2460	2378	2744	3927
	95/85/20⁰С	2309	2465	3845	3691	4258	6178
2000	55/45/20⁰С	800	854	1309	1279	1475	2068
	75/65/20⁰С	1566	1672	2590	2504	2888	4134
	95/85/20⁰С	2430	2594	4047	3886	4482	6503
2100	55/45/20⁰С	840	896	1375	1343	1549	2172
	75/65/20⁰С	1644	1755	2719	2629	3032	4341
	95/85/20⁰С	2552	2724	4249	4080	4706	6829
2200	55/45/20⁰С	880	939	1440	1407	1623	2275
	75/65/20⁰С	1723	1839	2849	2754	3177	4547
	95/85/20⁰С	2673	2854	4452	4274	4930	7154
2300	55/45/20⁰С	920	982	1506	1470	1696	2378
	75/65/20⁰С	1801	1922	2978	2879	3321	4754
	95/85/20⁰С	2795	2984	4654	4468	5155	7479

		30 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,30	1,30	1,32	1,30	1,31	1,34
Довжина	Температура води
2400	55/45/20⁰С	960	1025	1571	1534	1770	2482
	75/65/20⁰С	1879	2006	3108	3004	3466	4961
	95/85/20⁰С	2917	3113	4856	4663	5379	7804
2500	55/45/20⁰С	1000	1067	1636	1598	1844	2585
	75/65/20⁰С	1957	2090	3237	3129	3610	5167
	95/85/20⁰С	3038	3243	5059	4857	5603	8129
2600	55/45/20⁰С	1040	1110	1702	1662	1918	2689
	75/65/20⁰С	2036	2173	3367	3255	3754	5374
	95/85/20⁰С	3160	3373	5261	5051	5827	8454
2700	55/45/20⁰С	1080	1153	1767	1726	1991	2792
	75/65/20⁰С	2114	2257	3496	3380	3899	5581
	95/85/20⁰С	3281	3502	5463	5246	6051	8780
2800	55/45/20⁰С	1120	1195	1833	1790	2065	2895
	75/65/20⁰С	2192	2340	3626	3505	4043	5788
	95/85/20⁰С	3403	3632	5666	5440	6275	9105

		30 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,30	1,30	1,32	1,30	1,31	1,34
Довжина	Температура води
2900	55/45/20⁰С	1160	1238	1898	1854	2139	2999
	75/65/20⁰С	2271	2424	3755	3630	4188	5994
	95/85/20⁰С	3524	3762	5868	5634	6499	9430
3000	55/45/20⁰С	1200	1281	1964	1918	2213	3102
	75/65/20⁰С	2349	2507	3885	3755	4332	6201
	95/85/20⁰С	3646	3892	6070	5828	6723	9755

Вага, Ємність

Усі дані наведені на 1 м довжини радіаторів.

Читати далi

30 тип
Висота, мм	200	300	400	500	600	900
Вага, кг	11,4	19,5	21,9	30,5	39,9	51,4
Ємність, дм3	4,4	5,1	6,5	8,0	9,3	13,5

Способи підключення

Монтаж

Позиція середньої скоби ТИП 10,21, 22,30,33:	Позиція середньої скоби ТИП 11:
— для парних довжин радіаторів: D=L/2 где L — довжина радіатора — для непарних довжин радіаторів: D=L/2-16,67 где L — довжина радіатора	— для парних довжин радіаторів: D=L/2-16,67 где L — довжина радіатора — для непарних довжин радіаторів: D=L/2 где L — довжина радіатора

Читати далi

	Тип 30
Висота, мм	X	Y	Z
200	-	-	-
300	100	120	85
400	100	120	185
500	100	120	285
600	100	120	385
900	100	120	685
