UTERM Compact TYPE 33

Потрібно більше інформації?

ТИП

Довжина

400 - 3000 мм (крок 100 мм)

Висота

200, 300, 400, 500, 600, 900 мм

Глибина

155 мм

Робочий тиск

10 атм

Випробувальний тиск

13 атм

Максимальна температура теплоносія

110 °С

Сертифікат відповідності Європа

EN 442-1:2014

Сертифікат відповідності Україна

ДСТУ Б В.2.5-3-95

Колір

RAL 9016 (білий)

Технологія обробки поверхні

BONDERITE N-MT

Гарантія

10 років

Сталеві панельні радіатори UTERM 33 типу найбільш ефективні для рівномірного обігріву великих площ і об’ємів. Відрізняються компактністю, естетичністю і фірмовим ККД UTERM – ми розробили модель з ідеальним співвідношенням габаритів і тепловіддачі.

У лінійці UTERM Україна радіатори 33 типу представлені у всіх розмірах. Глибина – 155 мм, що дає змогу встановлювати прилади практично без обмежень. Елементи опалювальної системи мають компактний вигляд – мінімальна довжина 400 мм із кроком 100 мм.

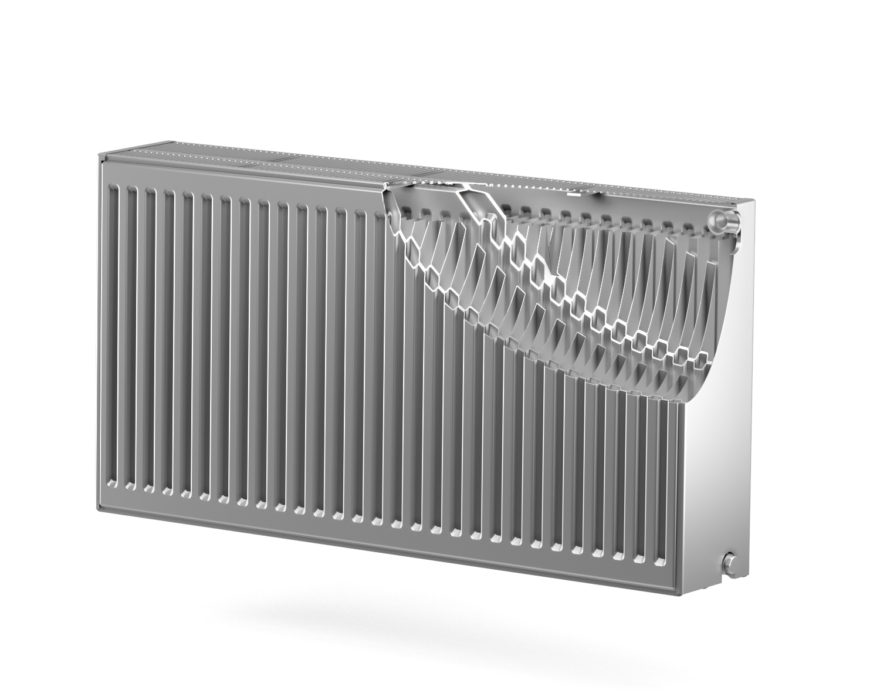

Конструктивно радіатор 33 типу – це трьохрядний прилад з трьома конвекторними оребреннями та закритим кожухом. Цю модель відрізняє висока конвекція – оребрення розташовуються між панелями з теплоносієм і сприяють підвищенню тепловіддачі.

Під час проектування системи опалення розраховується необхідна кількість панелей згідно з таблицею тепловіддачі. Коефіцієнт 33 типу – 1,29-1,31 за середньої температури теплоносія.

При проектировании системы отопления рассчитывается необходимое количество панелей согласно таблице. Коэффициент 33 типа – 1,29-1,31 при средней температуре теплоносителя.

Розміри

ТИП	Висота, мм	Довжина, мм	Відстань між приєднувальними патрубками, мм
33 - РКРКРК	200	от 400 до 3000	149
	300	от 400 до 3000	249
	400	от 400 до 3000	349
	500	от 400 до 3000	449
	600	от 400 до 3000	549
	900	от 400 до 3000	849

Висота, глибина

Тепловіддача

Таблиця тепловіддачі всіх типорозмірів заΔТ30, ΔТ50, ΔТ70.

Читати далi

		33 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,34	1,30	1,32	1,32	1,32	1,36
Довжина	Температура води
400	55/45/20⁰С	218	261	344	398	461	646
	75/65/20⁰С	436	509	688	779	903	1305
	95/85/20⁰С	686	788	1062	1209	1401	2067
500	55/45/20⁰С	273	327	429	497	576	808
	75/65/20⁰С	545	636	860	974	1128	1631
	95/85/20⁰С	857	985	1327	1512	1751	2583
600	55/45/20⁰С	327	392	515	597	692	969
	75/65/20⁰С	654	764	1032	1169	1354	1957
	95/85/20⁰С	1029	1181	1593	1814	2102	3100
700	55/45/20⁰С	382	457	601	696	807	1131
	75/65/20⁰С	763	891	1204	1364	1580	2283
	95/85/20⁰С	1200	1378	1858	2116	2452	3616
800	55/45/20⁰С	436	523	687	796	922	1292
	75/65/20⁰С	872	1018	1376	1558	1806	2610
	95/85/20⁰С	1372	1575	2124	2419	2802	4133

		33 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,34	1,30	1,32	1,32	1,32	1,36
Довжина	Температура води
900	55/45/20⁰С	491	588	773	895	1037	1454
	75/65/20⁰С	981	1146	1548	1753	2031	2936
	95/85/20⁰С	1543	1772	2389	2721	3153	4650
1000	55/45/20⁰С	545	654	859	995	1153	1615
	75/65/20⁰С	1090	1273	1720	1948	2257	3262
	95/85/20⁰С	1715	1969	2655	3023	3503	5166
1100	55/45/20⁰С	600	719	945	1094	1268	1777
	75/65/20⁰С	1199	1400	1892	2143	2483	3588
	95/85/20⁰С	1886	2166	2920	3326	3853	5683
1200	55/45/20⁰С	654	784	1031	1194	1383	1938
	75/65/20⁰С	1308	1528	2064	2338	2708	3914
	95/85/20⁰С	2058	2363	3186	3628	4203	6200
1300	55/45/20⁰С	709	850	1116	1293	1499	2100
	75/65/20⁰С	1417	1655	2236	2532	2934	4241
	95/85/20⁰С	2229	2560	3451	3930	4554	6716

		33 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,34	1,30	1,32	1,32	1,32	1,36
Довжина	Температура води
1400	55/45/20⁰С	763	915	1202	1393	1614	2261
	75/65/20⁰С	1526	1782	2408	2727	3160	4567
	95/85/20⁰С	2401	2757	3717	4233	4904	7233
1500	55/45/20⁰С	818	980	1288	1492	1729	2423
	75/65/20⁰С	1635	1909	2580	2922	3385	4893
	95/85/20⁰С	2572	2954	3982	4535	5254	7750
1600	55/45/20⁰С	872	1046	1374	1592	1844	2584
	75/65/20⁰С	1744	2037	2752	3117	3611	5219
	95/85/20⁰С	2744	3150	4248	4837	5605	8266
1700	55/45/20⁰С	927	1111	1460	1691	1960	2746
	75/65/20⁰С	1853	2164	2924	3312	3837	5545
	95/85/20⁰С	2915	3347	4513	5140	5955	8783
1800	55/45/20⁰С	982	1176	1546	1791	2075	2907
	75/65/20⁰С	1962	2291	3096	3506	4063	5872
	95/85/20⁰С	3087	3544	4779	5442	6305	9300

		33 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,34	1,30	1,32	1,32	1,32	1,36
Довжина	Температура води
1900	55/45/20⁰С	1036	1242	1632	1890	2190	3069
	75/65/20⁰С	2071	2419	3268	3701	4288	6198
	95/85/20⁰С	3258	3741	5044	5744	6655	9816
2000	55/45/20⁰С	1091	1307	1718	1990	2305	3230
	75/65/20⁰С	2180	2546	3440	3896	4514	6524
	95/85/20⁰С	3429	3938	5310	6047	7006	10333
2100	55/45/20⁰С	1145	1372	1804	2089	2421	3392
	75/65/20⁰С	2289	2673	3612	4091	4740	6850
	95/85/20⁰С	3601	4135	5575	6349	7356	10849
2200	55/45/20⁰С	1200	1438	1889	2189	2536	3553
	75/65/20⁰С	2398	2801	3784	4286	4965	7176
	95/85/20⁰С	3772	4332	5840	6651	7706	11366
2300	55/45/20⁰С	1254	1503	1975	2288	2651	3715
	75/65/20⁰С	2507	2928	3956	4480	5191	7503
	95/85/20⁰С	3944	4529	6106	6954	8057	11883

		33 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,34	1,30	1,32	1,32	1,32	1,36
Довжина	Температура води
2400	55/45/20⁰С	1309	1568	2061	2388	2767	3876
	75/65/20⁰С	2616	3055	4128	4675	5417	7829
	95/85/20⁰С	4115	4726	6371	7256	8407	12399
2500	55/45/20⁰С	1363	1634	2147	2487	2882	4038
	75/65/20⁰С	2725	3182	4300	4870	5642	8155
	95/85/20⁰С	4287	4923	6637	7558	8757	12916
2600	55/45/20⁰С	1418	1699	2233	2587	2997	4199
	75/65/20⁰С	2834	3310	4472	5065	5868	8481
	95/85/20⁰С	4458	5120	6902	7861	9107	13433
2700	55/45/20⁰С	1472	1765	2319	2686	3112	4361
	75/65/20⁰С	2943	3437	4644	5260	6094	8807
	95/85/20⁰С	4630	5316	7168	8163	9458	13949
2800	55/45/20⁰С	1527	1830	2405	2786	3228	4522
	75/65/20⁰С	3052	3564	4816	5454	6320	9134
	95/85/20⁰С	4801	5513	7433	8465	9808	14466

		33 тип
Висота, мм		200	300	400	500	600	900
Показник, n		1,34	1,30	1,32	1,32	1,32	1,36
Довжина	Температура води
2900	55/45/20⁰С	1581	1895	2491	2885	3343	4684
	75/65/20⁰С	3161	3692	4988	5649	6545	9460
	95/85/20⁰С	4973	5710	7699	8768	10158	14983
3000	55/45/20⁰С	1636	1961	2576	2985	3458	4845
	75/65/20⁰С	3270	3819	5160	5844	6771	9786
	95/85/20⁰С	5144	5907	7964	9070	10509	15499

Вага, Ємність

Усі дані наведені на 1 м довжини радіаторів.

Читати далi

33 тип
Висота, мм	200	300	400	500	600	900
Вага, кг	13,2	22,8	27	37,4	48,4	66,8
Ємність, дм3	4,4	5,1	6,5	8,0	9,3	13,5

Способи підключення

Монтаж

Позиція середньої скоби ТИП 10,21, 22,30,33:	Позиція середньої скоби ТИП 11:
— для парних довжин радіаторів: D=L/2 где L — довжина радіатора — для непарних довжин радіаторів: D=L/2-16,67 где L — довжина радіатора	— для парних довжин радіаторів: D=L/2-16,67 где L — довжина радіатора — для непарних довжин радіаторів: D=L/2 где L — довжина радіатора

Читати далi

	Тип 33
Висота, мм	X	Y	Z
200	-	-	-
300	100	120	85
400	100	120	185
500	100	120	285
600	100	120	385
900	100	120	685
